当纳米技术遇上电子防护,光大远如何让每一块芯片 “零风险”?

来源:未知发布日期:2025-07-02访问量: 分享 加入收藏

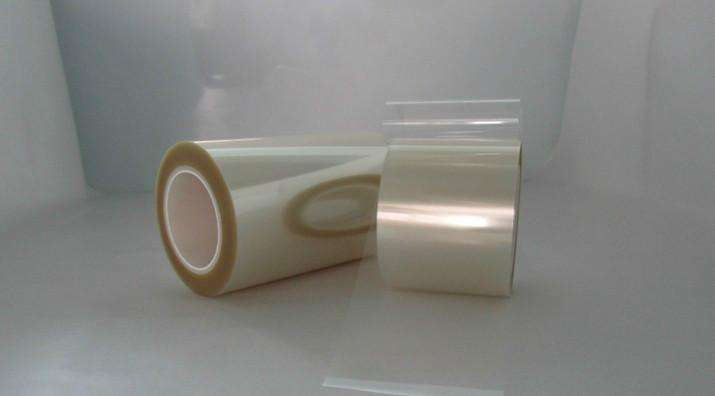

电子保护膜


在电子制造业迈向纳米级精度的今天,传统防护手段早已难以满足需求。深圳市光大远薄膜有限公司另辟蹊径,将纳米技术融入电子制造业保护膜,为行业带来全新的防护体验,让每一块芯片都能在 “零风险” 的环境中诞生。
光大远电子制造业保护膜采用纳米级涂层与微静电吸附技术。纳米级涂层赋予保护膜超强的耐磨性与抗污性,即使在高强度生产环境下,也能对电子元器件实现持久保护;微静电吸附技术实现无胶贴合,不仅避免胶水残留对精密电路的污染,还能确保贴合紧密无气泡。在 5G 通信设备制造中,针对高频信号无干扰的特殊需求,光大远的这款保护膜同样表现出色。
作为行业龙头,光大远每年将超 10% 的营收投入研发,已拥有多项核心专利技术。智能化生产线 24 小时高效运转,日产能数万卷,能快速响应大型企业的紧急订单需求。从技术创新到生产效率,从产品品质到服务响应,光大远用实力诠释着电子防护领域的 “中国智造”。
