在电子厂的无尘车间里，撕保护膜时听到噼里啪啦的火花声，看到灰尘被瞬间吸附到屏幕上——这不是小问题。静电可能击穿芯片、吸附微尘污染光学镜头、导致LCD面板显示异常。这就是PET防静电保护膜存在的核心目的：消除静电带来的良率杀手。
普通PET保护膜撕膜时产生的静电电压可达数千伏甚至上万伏。这个电压足以击穿MOS管、CMOS芯片的栅极氧化层，导致器件永久损坏；静电产生的强电场会扰乱LCD面板的液晶分子排列，造成显示异常；静电吸附的微尘一旦被夹在贴合界面，就会形成白点、气泡，导致产品报废。而光大远PET防静电保护膜将表面电阻控制在10⁸-10¹¹Ω，静电衰减时间小于0.1秒，撕膜时几乎感觉不到静电。保护目的可以概括为三个层面：防静电击穿、防静电吸附、防电磁干扰。
那么PET防静电保护膜主要用在哪些场景？首先是半导体封装与晶圆制程：晶圆在切割、研磨、运输过程中，静电可能击穿芯片上的微电路，防静电膜是刚需。其次是LCD/OLED面板制程：偏光片贴合、Cell段制程、模组装配，静电会导致面板显示不均或Mura缺陷。再次是光学镜头与摄像头模组：镜头表面吸附灰尘直接导致成像黑点，无尘车间内必须使用防静电膜。还有硬盘磁头、MEMS传感器、医疗电子设备、汽车电子模块等对静电极其敏感的场景。简单说：凡是产品上有芯片、光学元件、高精度传感器的，都应该考虑防静电保护膜。

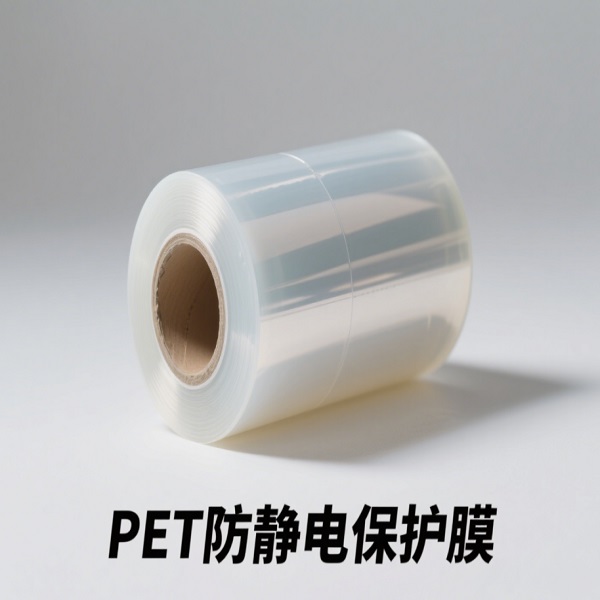

光大远PET防静电保护膜提供两种等级：单面防静电（膜面抗静电，适合机器贴合）和双面防静电（膜面+胶面+离型膜三防静电，适合无尘车间手工贴合）。基材选用东丽、东洋纺进口PET，胶水与哈尔滨工业大学联合研发，通过ISO 9001体系认证。广泛应用于半导体封装、LCD面板制程、光学镜头装配、芯片封测、硬盘制造等场景。防静电不是可有可无的配置，是精密制造的品质防线。免费索样，我们可以用静电测试仪现场演示普通膜与防静电膜的撕膜电压差异，让数据说服您。服务热线：0755-28171981。
