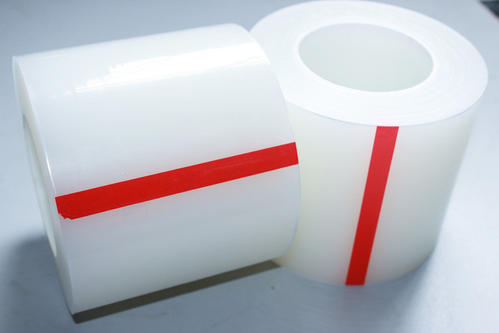

普通 PE 膜在半导体环境中每平方米可释放数万个微粒子，而光大远高洁静度 PE 膜通过纳米级表面处理，将粒子释放量控制在 10 个 /ft² 以下，成为 3D NAND 闪存厂商的优选方案。
表面处理的黑科技
- 电晕处理优化：精确控制电晕功率密度至 2.5W/cm，使膜面张力稳定在 42mN/m，减少灰尘吸附；
- 纳米涂层：涂覆 50nm 厚的二氧化硅防粘层，降低剥离时的摩擦系数，减少碎屑产生；
- 平滑度控制：膜面粗糙度 Ra＜0.2μm，避免凹凸处藏匿污染物。
在某存储芯片封测厂，该膜应用于 Bumping 工艺后的凸点保护，经 AOI 检测，凸点污染导致的不良率从 1.2% 降至 0.1% 以下。其耐溶剂特性在清洗工序中表现优异，可耐受 SC1、SC2 等强腐蚀性清洗液。
洁净度保障体系
- 在线检测：配备激光粒子计数器、FTIR 光谱仪，实时监控膜面洁净度；
- 离线验证：每批次送第三方检测，出具包含粒子数、TOC、表面电阻的全项报告；
- 应急方案：提供 72 小时紧急供货服务，确保洁净室生产不停顿。
